21. Logikai műveletek

1. feladat

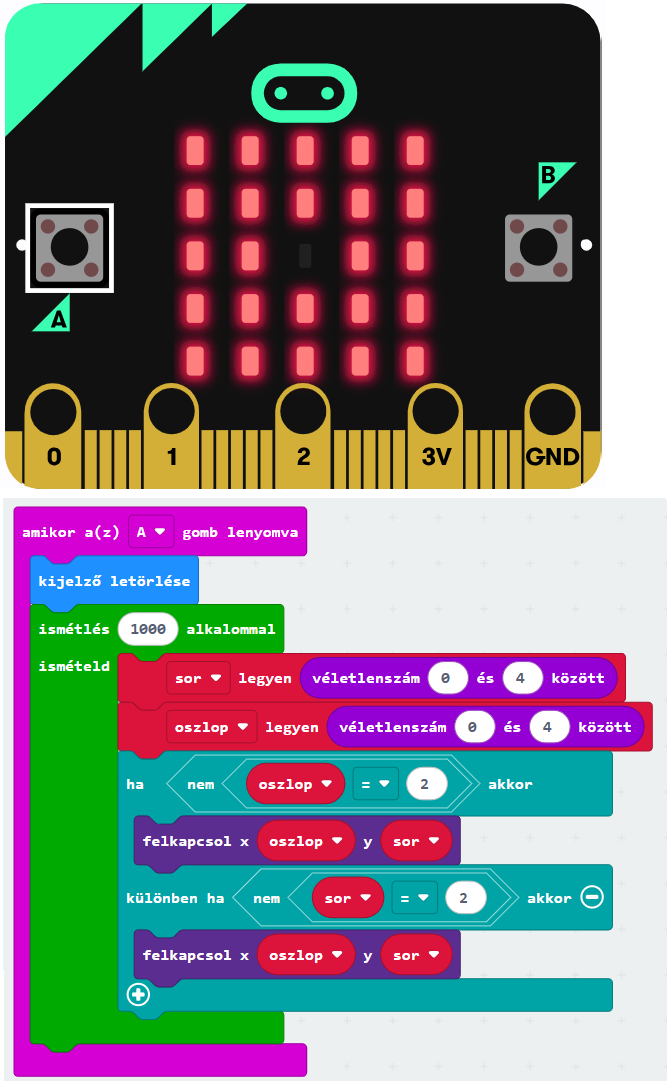

NEM művelet alkalmazásával készítsük el az alábbi feladatokat!

a,

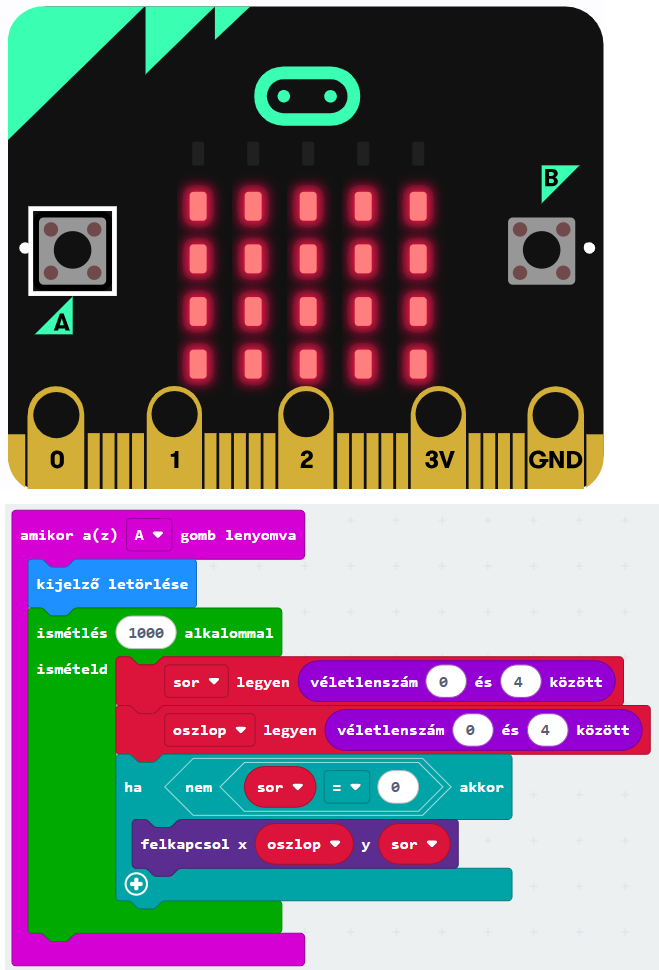

A legfelső sorban ne világítsanak a ledek.

b,

A 4. oszlopban ne világítsanak a ledek.

c,

A 2. sor és 2. oszlop metszéspontjában ne világítson a led.

2. feladat

a,

Az A gomb megnyomásakor törlődjön a kijelző! Ezt követően ezer alkalommal válasszunk véletlenszerűen sor- és oszlopkoordinátát nulla és négy között, majd kapcsoljuk fel az ezen a koordinátán lévő LED-et!

b,

Módosítsuk úgy a programot, hogy csak akkor rajzoljuk ki a pontot, ha a sor értéke egy, vagy az oszlop értéke kettő.

3. feladat

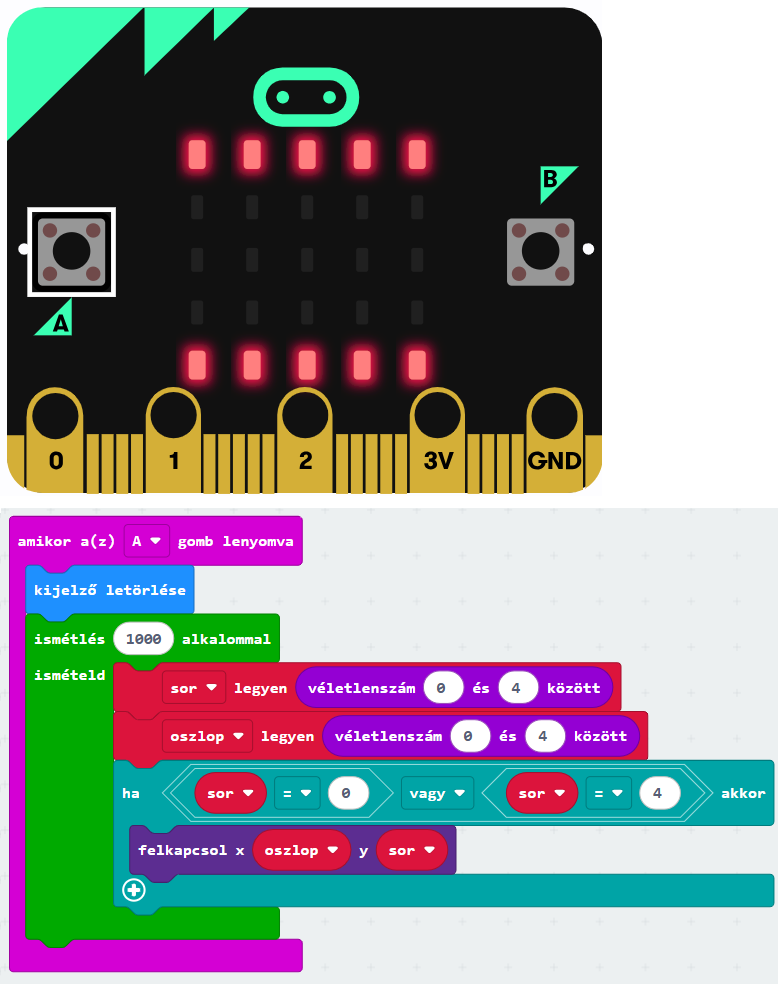

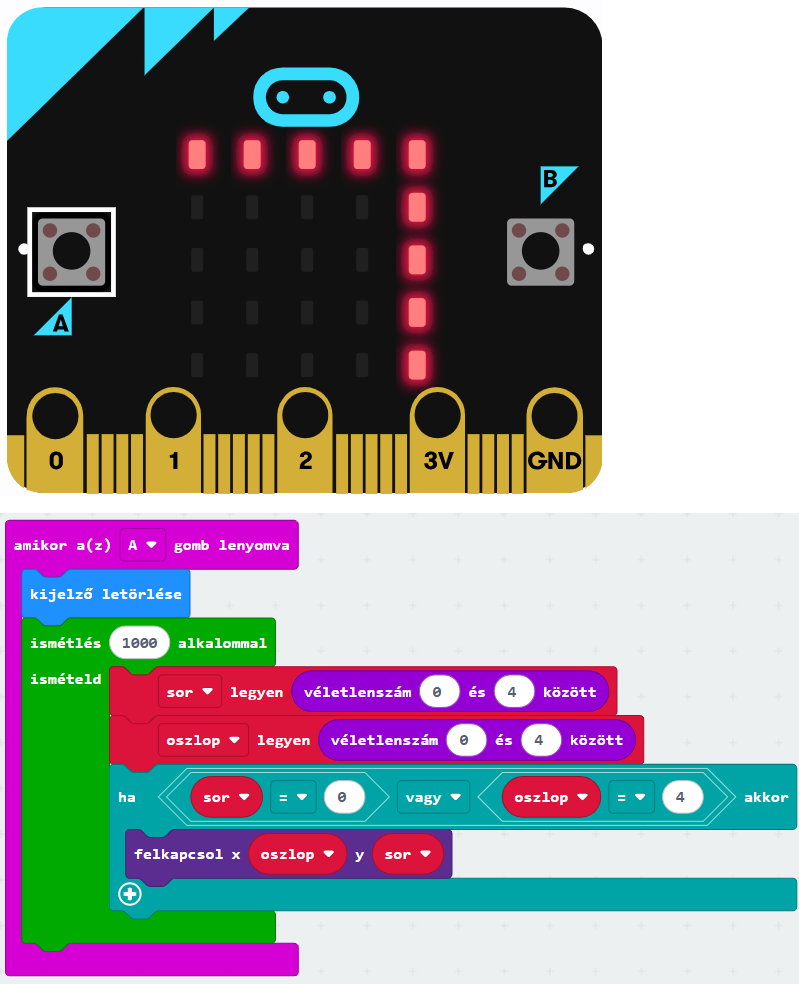

Módosítsuk a VAGY logikai műveletet ÉS logikai műveletre! Hogyan változik meg az ábra?

4. feladat

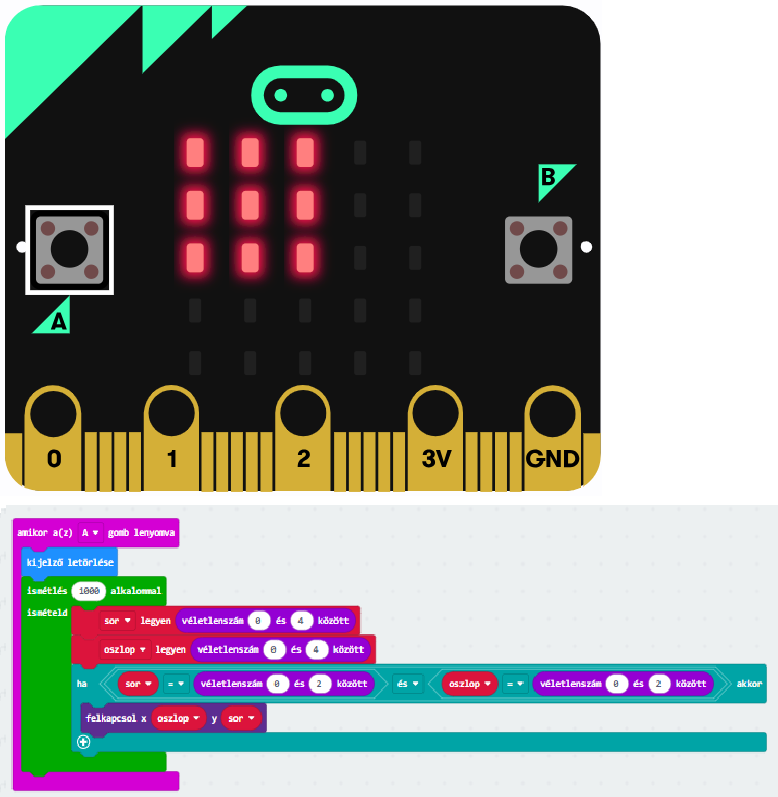

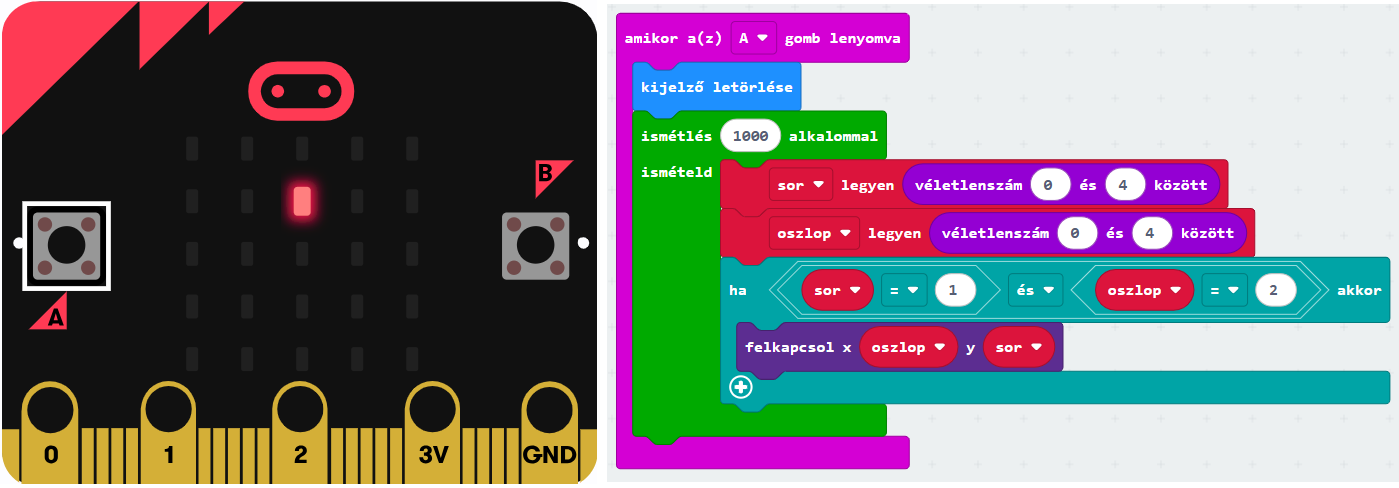

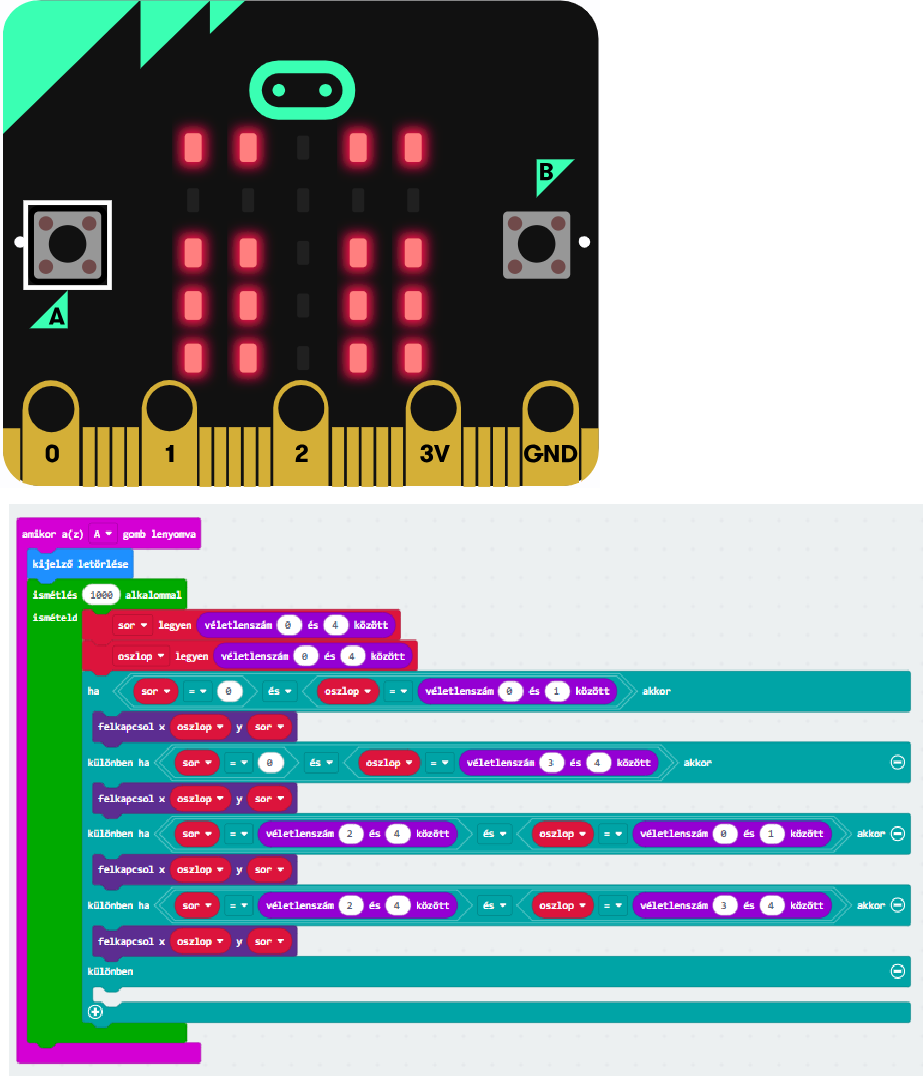

Állítsuk elő az alábbi ábrákat összetett feltételek (AND és VAGY logikai műveletek) használatával!
